TriFellows

コンセプトは、「製造情報を、もっと手軽に、もっと身近に、必要な時に必要な人へ」
プロセスデータの可視化・共有化を実現し、業務効率化・コスト低減・品質改善などの、製造現場の業務改善を支援します。

特長・機能一覧




特長

 帳票作成

• 通信データや外部データ、手入力データなどを一元管理し、日報／月報／年報／シフト報／バッチ日報を自動作成します。演算式やグラフなど、Excelが持つ豊富な機能と表現力を活用できます。



　必要な機能



 バッチ帳票作成

• 分岐や統合、条件成立までの繰り返し工程を含むデータなど、複雑なプロセスのデータ収集でも、処方名、バッチIDをKeyに簡単に実績をまとめられます。



　必要な機能



 トレンド表示

• プロセスデータベース／CSVファイル／CENTUMトレンドファイルのデータを、トレンド表示します。過去データとの重ね合わせ機能や、散布図／ヒストグラム／XbarR管理図などのデータ解析が可能です。

 　 必要な機能



 瞬時値表示

• Excel上に数式を記述するだけで、プロセスデータの瞬時値やスナップショット値を表示します。操業データの監視／把握／確認ができます。



　　必要な機能



 データ取得

• Excelのアドイン機能で、プロセスデータベースからデータ出力できます。出力後はExcel が持つ豊富な機能を活用して、データ解析・分析が行えます。



  必要な機能



 メッセージ表示

• ヒストリカルメッセージの自動更新表示、条件検索や絞込検索によるデータ抽出、条件別表示色の指定、表示メッセージのチェックやコメント入力など、多彩な機能を活用してメッセージの視覚的管理が簡単に行えます。



　必要な機能



 ガイダンス表示

• トラブルシュートの注意事項や、作業手順書をポップアップ表示させたり警報発生の予兆を監視するなど、クライアントPC上で容易に実現できます。



  　必要な機能



機能

 DCSゲートウェイ機能：Tri-GATE

• プロセス制御システムとの通信インターフェースを主機能とし、スケジューリング機能、データ書き込み機能など、インテリジェンスを持ったゲートウェイ機能です。

 プロセスデータベース機能：Tri-BASE Plus

• TriFellowsの中核をなす、プロセスデータベース機能です。文字列データや外部データにも対応しています。

 帳票作成機能：Tri-LOGGER

• 日報／月報／年報／シフト報／バッチ日報の帳票作成を行う機能です。日報に手入力や修正をすると、月報から年報まで自動再作成します。

 メッセージデータベース機能：Tri-REPORT

• プロセスアラームや操作記録の長期保管を行う機能です。プロセスデータとイベントメッセージを関連付けて、事象解析も行えます。コメントを追記して、操作の意図を記録に残すことができます。

 統合バッチ帳票機能：Tri-B／LOGGER

• バッチププロセスに特化したバッチ報作成機能で、分岐や統合、条件成立までの繰り返し工程を含むデータなど、複雑なプロセスのデータ収集でも、処方名、バッチIDをKeyに実績をまとめられます。

 TriFellowsバックアップツール：TriFellows Backup Tool

• TriFellowsが収集したデータ・帳票ファイル、システム設定情報弊社製アプリケーションが生成したデータの定期バックアップが可能です。万一に備え、大切なデータや設定情報をバックアップします。

 Triデータアクセスツール：TriDataAccessTool

• プロセスデータ取得（Excelアドイン）／瞬時値データ表示機能（TriLINK／TriSHOT）／Tri-LOGGERの帳票閲覧を持ち、クライアントPCでもExcelを使用して過去のプロセスデータ取得や瞬時値データ表示が可能です。

 トレンド表示・解析機能：Tri-TREND

• トレンド表示機能、重ね合わせ機能、CSV出力機能、CSVファイル読み込み機能、CENTUMトレンドファイル読み込み機能があります。
• 問題発生時に過去のデータを解析して、品質の管理・改善に活用できます。

 メッセージデータベースビューア機能：Tri-REPORT Viewer

• ヒストリカルメッセージ検索機能／CSV出力機能／メッセージ自動更新機能を持ち、クライアントPCでもご使用いただけます。

 TriFellows ガイダンスツール：TriFellows Guidance Tool

• あらかじめ定義された判定条件に従って、プラント運転に関する伝達事項をWeb画面の表示や音でお知らせしたり、既存の電子文書を表示する「お知らせツール」です。

プロセスデータを活用して、製造現場の業務効率化・コスト低減・品質改善を実現します。



経営効果

• プラントのプロセスデータを自動的に取り込み、稼働状況を可視化できます。工場の操業に関する迅速な意思決定や情報共有、問題点の気付きに有効です。

• 最新の受入・出庫、生産量、電力量などのプロセスデータを、構内の全てのPCでリアルタイムに確認できます。市場からの要求や節電に迅速に対応することができます。

• 帳票を電子帳票にしてデータベース化することで工場管理を最適化し、生産効率を改善します。

• 問題発生時のデータをトレンド解析して、品質管理や安定操業のために活用できます。



業務効果



TriFellowsは、Windowsに対応したパソコンClient／Serverシステム向けに設計されており、YOKOGAWA製DCSであるCENTUMシリーズおよび、OPC Server経由でPLCや他システムと接続することができます。DCS側にはほとんど手を加えずにプロセスデータを取得・格納し、Server PCまたはClient PCにおいて、市販ソフトを利用したEUC（エンドユーザーコンピューティング）を実現するオープン化パッケージです。

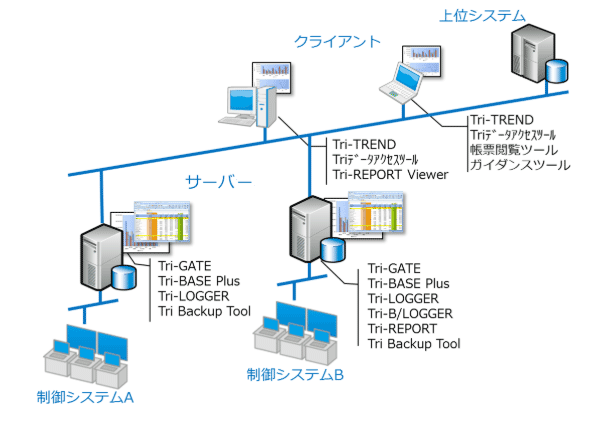

基本構成

Image Zoom



保守サービス

TriFellowsサポートプログラムは、当社が納入したTriFellowsシステムを、安心して常に最適な状態でご使用いただくためのサービスを提供する保守契約です。



TriFellowsサポートプログラム一覧

サービスメニュー		パッケージプラン	拡張プラン
ライセンス保守	使用ライセンス付与	○	○
	機能／オプション追加権付与
	マイナーバージョンアップ権付与
	コール受付
	製品の標準問い合わせ
	障害切り分け
	回避策掲示
	障害除去メディア提供
	リース情報提供
	メディア提供
	メジャーバージョンアップ優待
拡張サービス	復旧作業	―	○(*1)
	復旧確認
	障害除去作業
	デバイス貸出
	ソフトウェアバックサービス		OP
	巡回点検		OP
	ソフトウェアインストールサービス		OP
	エンドポイントセキュリティ対策サービス		OP
	エンジニアリング支援		OP
カスタマイズソフトウェア保守	カスタマイズソフトウェア保守	OP	OP

• ○：プラン標準メニュー
• OP：選択メニュー
• (*1)：当サポートプログラムとライフサイクルサポートプログラムを組み合わせてご契約いただいた場合、エンジニア出動を伴う障害対応は、ライフサイクルサポートプログラムの契約に含まれます。



動作環境

TriFellowsの動作を保証するPCの推奨仕様は、以下に示すとおりです。
またパッケージを組み合わせて使用する場合は、容量指定の大きい方を選択してください。

PC本体	IBM PC／ATおよびその互換機で、下記仕様が満たされている機種 DVD-ROMドライブがあること シリアルポートがあること（RS-232C接続時）
CPU	2GHz以上
メインメモリ	3GB以上
必要なHD容量	各パッケージのGSを参照
ディスプレイ	解像度 1024×768以上のモニタ
OS	Windows Server 2022 Standard (64 bit)(*1) Windows Server 2019 Standard (64 bit)(*1) Windows Server 2016 Standard (64 bit)(*1) Windows 10 Enterprise 2021 LTSC (64 bit)(*1) Windows 10 IoT Enterprise 2021 LTSC (64 bit)(*1) Windows 10 Enterprise 2019 LTSC (64 bit)(*1) Windows 10 IoT Enterprise 2019 LTSC (64 bit)(*1) Windows 10 Enterprise 2016 LTSB (64 bit)(*1) Windows 10 IoT Enterprise 2016 LTSB (64 bit)(*1) Client 製品は以下のOSにも対応 Windows 11 Enterprise 一般提供チャネル（64 bit）(*1)(*2) Windows 11 Pro 一般提供チャネル（64 bit）(*1)(*2) Windows 10 Enterprise 一般提供チャネル（64 bit）(*1)(*2) Windows 10 Pro 一般提供チャネル（64 bit）(*1)(*2)
汎用AP	Microsoft Excel 2016/2019/LTSC 2021(32 bit) (必要時) (*3) Client 製品は以下のアプリケーションにも対応 Microsoft Excel for Microsoft 365 (32 bit) (必要時) (*4) (*5)

• (*1)：WOW64 (64ビットOS上で32ビットアプリケーションを動作させるエミュレーション環境) で動作します。
• (*2)：Windows 11 一般提供チャネルおよびWindows 10 一般提供チャネルに対応しているのはClient製品のみです。検証済みのバージョンは当社営業までお問い合わせください。
• (*3)：Microsoft Excel 2016 / 2019 / LTSC 2021は、ボリュームライセンス版のみ対応しています。
• (*4)：Microsoft Excel for Microsoft 365に対応しているのは Client 製品のみです。検証済みのバージョンは当社営業までお問い合わせください。
• (*5)：Microsoft Excel for Microsoft 365は、デスクトップ版のみ対応しています。Web 版には対応していません。
