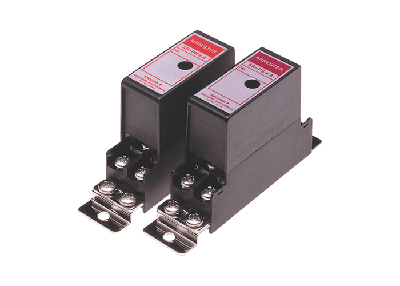

AR/AR1は、雷の放電によって発生する誘導雷サージ電圧を吸収し、電子式計器を保護する高性能避雷器です。
避雷器(*SPD)は、計器からみてサージの入ってくるライン間に設置し、伝送器や受信器を誘導雷から安全に保護する役目を果たします。

*SPD: Surge Protective Device（サージ防護デバイス）

分散形制御システム等との組み合わせに優れています。
ソケットから本体を取り外しても信号は途絶えません。
軽量、コンパクトなので多連密着実装に最適です。
DINレールアダプタ(AR8-01)を使用することにより、DINレール取り付けが可能です。
アレスタチェッカ(AR2-CK)で避雷器の劣化故障の判別チェックが可能です。
JIS対応
- JIS C 5381-21(カテゴリ:C1,C2)
  AR-SA, AR-HA, AR-TC, AR-RT, AR-HP, AR-LP, AR-SP, AR-SY
- JIS C 5381-1(クラスⅡ)
  AR-PS, AR-PH, AR-PW

【即納対応：　即日出荷サービス　Quick JUXTA】

当日の午前11時までにご注文頂くと、当日出荷（Quick JUXTA One Day）または3日目に出荷（Quick JUXTA Three Days）するサービスです。出荷可能台数や対応機種コード等の詳細については、弊社営業もくしく最寄りの弊社代理店までお問い合わせください。

種類	形名	内容	即納対応
信号用	AR-SA	直流電流信号用 0～100mA DC (12～30V 系信号ライン)	○
	AR-HA	直流電流信号用 0～100mA DC (48～65V 系信号ライン)
	AR-TC	熱電対用 (mV 信号ライン)
	AR-RT	測温抵抗体/ポテンショメータ用	○
	AR-HP	2線式パルス信号 (90V DC 以下)
	AR-LP	2線式パルス信号 (50V DC 以下)	○
	AR-SP	3線式パルス信号 (50V DC 以下)
	AR-SY	セルシン用 (110V AC)
電源用	AR-PS	電源用 (100V/2A)	○
	AR-PH	電源用 (200V/2A)	○
	AR-PW	電源用 (100V/20A)	○

外形寸法図

AR-SA，AR-HA，AR-LP，AR-HP，AR-TC，AR-RT，AR-SY，AR-SP，AR-PS，AR-PH

AR-SA，AR-HA，AR-LP，AR-HP，AR-TC，AR-RT，AR-SY，AR-SP，AR-PS，AR-PH外形図

AR-PW

AR-PW外形図

【サポート情報】レコーダ・コントローラ製品の改正 RoHS 指令（2011/65/EU）対応一覧

レコーダ・コントローラ製品のRoHS 指令（2011/65/EU）対応の一覧を示します。

さらに見る

アプリケーションノート

標準形計装用避雷器のシステム構成

Pt50Ωの測温抵抗体にAR-RTは使用できますか？

(ns-faq-ar-16005-select-ja)

使用出来ます。

AR-SAに記載されているサージ吸収素子とはどのようなものですか？

(ns-faq-ar-16006-spec-ja)

酸化亜鉛バリスタという素子を使用しております。

24VDC電源用避雷器はありますか？

(ns-faq-ar-16001-select-ja)

AR-LPを使用してください。定格（負荷）電流２Aまでです。 ※AR-LPは、JIS C 5381-21( カテゴリ：C1、C2)に対応した製品ですが、JIS C 5381-1、JIS C 5381-11には対応しておりません。

HART通信対応の避雷器はありますか？

(ns-faq-ar-16003-select-ja)

AR-SA,AR2-SAを使用してください。

AC24V電源用の避雷器はありますか？

(ns-faq-ar-16007-select-ja)

AR-LPが使用できます。 ※AR-LPは、JIS C 5381-21( カテゴリ：C1、C2)に対応した製品ですが、JIS C 5381-1、JIS C 5381-11には対応しておりません。

避雷器の劣化を検査できますか？

(ns-faq-ar-16002-select-ja)

アレスタチェッカ AR2-CKを使用してください。対象機種: AR-SA,AR-HA,AR-TC,AR-RT,AR-LP,AR-HP,AR-SP,AR-PS,AR-PH,AR-PW,AR-SY,AR-PL AR1-B2,AR1-D6 AR2-SA,AR2-TC,AR2-RT,AR2-PS,AR2-PH,AR2-PL,AR2-ET,AR2-E5,AR2-E2,AR2-R4...
