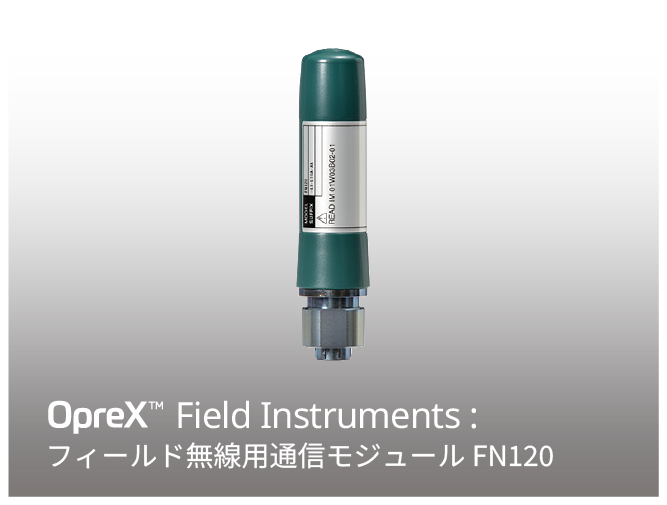

フィールド無線用通信モジュールは、国際計測制御学会（ISA: International Society of Automation）のインダストリアルオートメーション用無線通信規格 ISA100.11a に準拠しています。本製品は、ISA100.11a が規定するデバイスの無線機能が搭載されています。「フィールド無線用マルチプロトコルモジュール FN310」や、「フィールド無線用マルチファンクションモジュール FN510」と組み合わせることで、無線フィールド機器として機能します。
特長
高性能の無線通信機能を内蔵：
高感度受信・低消費電力の高性能な無線通信回路を内蔵しており、省電力化と安定した無線通信特性を両立しています。
小型・軽量を実現：
無線通信回路を内蔵した工業用アンテナとしては、極めて小型・軽量な通信モジュールです。これにより、フィールドでの自由な設置が可能です。
ISA100 Wireless プロトコルスタック：
FN シリーズ用デジタル通信 が指定されている場合、信頼性と拡張性に優れた ISA100 Wireless 認定プロトコルスタックを搭載しています。ISA100 Wireless はプロセスオートメーションに適した工業用無線ネットワークの国際標準規格です。
詳細
詳細仕様につきましては、一般仕様書をご参照ください。
| 無線仕様 | 通信プロトコル | ISA100 Wireless （IEEE802.15.4） |
|---|---|---|
| 通信レート | 250 kbps | |
| 無線周波数 | 2400 - 2483.5 MHz | |
| 無線セキュリティ | AES 128 bit 暗号化 | |
| 無線出力電力 | 最大 12 dBm eirp （アンテナゲイン含む） | |
| アンテナ | 2 dBi 無指向性 | |
| 電源仕様 | 電源電圧 | 定格電圧: 3.5 V DC 動作電圧範囲: 2.9 ～ 5.3 V DC |
| 消費電流 | 最大 60 mA | |
| 設置環境 | 周囲温度 | 動作時: -40 ～ 85 °C（高度 3000 m 以下） |
| 適合規格 | CE マーキング | 無線: EN 300 328 EMC: EN 301 489-1、EN 301 489-17、EN 61326-1 Class A Table 2、EN 55011 Class A 安全: EN 61010-1 （Indoor / Outdoor use）、EN 62479 RoHS: EN IEC 63000 |
| 電波法 | 工事設計認証（日本）、FCC 認定（米国）、ISED認定（カナダ）、RE指令（EU） | |
| CSA 一般安全適合規格 | CAN/CSA-C22.2 No.61010-1、CAN/CSA-C22.2 No.94.1、CAN/CSA-C22.2 No.94.2、IEC 60529 | |
| 保護等級 | IP66、IP67、Type 4X 防水、防塵性能はコネクタが嵌合した状態で機能します。 |
|
| 形状・材質 | 質量 | 100 g |
| FN シリーズ用デジタル通信 | |
|---|---|
| 更新周期 | 1 ～ 3600 秒 * |
| FN シリーズ用デジタル通信 | 通信方式: 半二重通信 （RS-485 準拠） 通信速度: 9600 bps 通信距離: 最大 20 m （専用ケーブル） |
| 診断機能 | 電源異常、有線通信異常、ファームウェア内部異常、メモリ異常、温度異常 |
| ソフトウェアダウンロード機能 | ISA100 Wireless 無線通信を介して、通信モジュール内部のソフトウェアを更新することが可能です。 |
* 本製品を接続する製品によって変わります。詳細は本製品と組み合わせて使用する製品の一般仕様書を参照してください
-
FN310 フィールド無線用マルチプロトコルモジュール
フィールド無線用マルチプロトコルモジュールは、「フィールド無線用通信モジュールFN120」と組み合わせることで、無線フィールド機器として動作します。本製品と接続したフィールド機器のセンサデータをフィールド無線ネットワークに送信します。詳細はFN120 の仕様を参照ください。
-
FN510 フィールド無線用マルチファンクションモジュール
フィールド無線用マルチファンクションモジュールは、「フィールド無線用通信モジュール FN120」と組み合わせることで、無線フィールド機器として動作します。本製品と接続したフィールド機器のセンサデータをフィールド無線ネットワークに送信します。詳細はFN120 の仕様を参照ください。
